Apakah Kegunaan Industri dan Penyelidikan Paling Penting bagi 1-Ethyl-3-methylimidazolium Bis(fluorosulfonyl)imide?

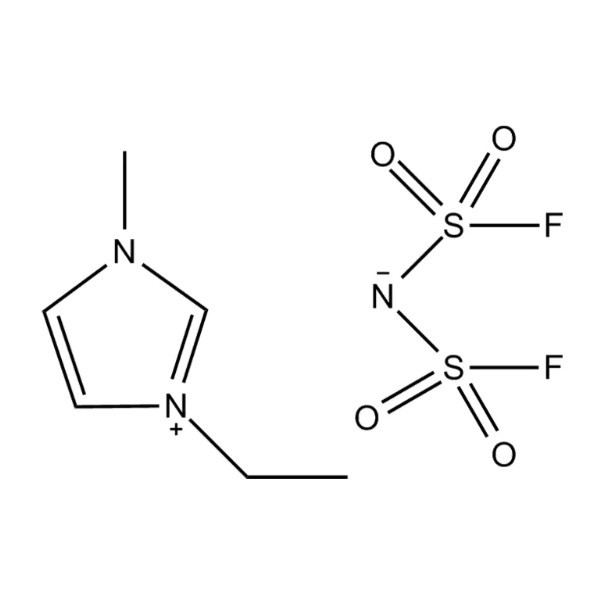

1-Ethyl-3-methylimidazolium bis(fluorosulfonyl)imide — biasanya disingkatkan sebagai [EMIM][FSI] — ialah cecair ionik yang telah menarik perhatian saintifik dan industri yang intensif sejak dua dekad yang lalu. Cecair ionik ialah garam yang wujud dalam bentuk cecair pada atau berhampiran suhu bilik, dan [EMIM][FSI] menonjol dalam keluarga luas ini kerana gabungan sifat yang luar biasa: kelikatan yang sangat rendah, tingkap kestabilan elektrokimia yang luas, kekonduksian ionik yang tinggi, tekanan wap yang boleh diabaikan dan kestabilan terma yang baik. Ciri-ciri ini menjadikannya salah satu cecair ionik yang paling serba boleh dan praktikal berguna, dengan aplikasi aktif merangkumi penyimpanan tenaga, sintesis elektrokimia, sains pelinciran dan penyelidikan bahan termaju.

Sifat Fizikal dan Kimia Teras yang Mendayakan Penggunaannya

Memahami mengapa [EMIM][FSI] digunakan secara meluas memerlukan gambaran yang jelas tentang perkara yang menjadikannya tersendiri secara fizikal dan kimia. Anion bis(fluorosulfonyl)imida — juga ditulis FSI⁻ — ialah anion terdelokalisasi yang lemah yang berinteraksi longgar dengan kation imidazolium sahaja. Gandingan ion yang lemah ini adalah punca kepada kelikatan sebatian yang sangat rendah berbanding dengan banyak cecair ionik yang lain. Pada 25°C, [EMIM][FSI] mempunyai kelikatan dinamik lebih kurang 18–22 mPa·s , yang cukup rendah untuk membolehkan mobiliti ion yang munasabah tanpa memerlukan suhu tinggi.

Kekonduksian ioniknya pada suhu bilik jatuh dalam julat 14–18 mS/sm , antara yang tertinggi direkodkan untuk sebarang cecair ionik tulen. Ini adalah akibat langsung daripada kelikatan rendah dan ketumpatan cas tinggi anion FSI⁻. Tingkap elektrokimia — julat voltan di mana sebatian tidak teroksida atau berkurangan — menjangkau kira-kira 4.5 hingga 5.5 V bergantung pada bahan elektrod dan keadaan pengukuran. Tingkap luas inilah yang menjadikan [EMIM][FSI] begitu menarik sebagai medium elektrolit untuk aplikasi elektrokimia voltan tinggi. Takat leburnya jauh di bawah 0°C (nilai yang dilaporkan berjulat daripada -18°C hingga -22°C), bermakna ia kekal cair merentas kebanyakan julat suhu operasi yang berkaitan dengan peranti dunia sebenar.

Elektrolit dalam Litium-Ion dan Bateri Generasi Seterusnya

Aplikasi [EMIM][FSI] yang paling penting secara komersial ialah sebagai komponen elektrolit dalam sistem bateri boleh dicas semula. Bateri litium-ion konvensional menggunakan elektrolit karbonat organik — etilena karbonat, dimetil karbonat dan sebatian yang berkaitan — yang mudah terbakar dan terdedah kepada penguraian pada suhu tinggi atau selepas penyalahgunaan sel. Cecair ionik menawarkan alternatif yang tidak mudah terbakar, stabil dari segi haba, dan [EMIM][FSI] adalah antara calon yang paling sesuai kerana kelikatannya yang rendah membolehkan ion litium berhijrah melalui elektrolit pada kadar yang cukup pantas untuk kitaran cas dan nyahcas praktikal.

Dalam penyelidikan bateri litium, [EMIM][FSI] lazimnya digunakan sebagai pelarut perumah di mana garam litium — paling biasa litium bis(fluorosulfonil)imida (LiFSI) — dilarutkan pada kepekatan antara 0.5 M dan 3.2 M. Pada kepekatan garam litium yang tinggi, elektrolit membentuk "pekat tempatan" cecair elektroat yang lebih baik dengan cecair elektroat terkondisi ionik yang lain. dikelupas oleh kation imidazolium. Kajian telah menunjukkan kitaran stabil sel penuh grafit/LiFePO₄ dan grafit/NMC menggunakan elektrolit berasaskan [EMIM][FSI] pada suhu dari -20°C hingga 60°C, mengatasi prestasi elektrolit karbonat pada kedua-dua ekstrem julat ini.

Aplikasi Bateri Sodium-Ion dan Potassium-Ion

Di luar litium, [EMIM][FSI] sedang disiasat secara aktif sebagai medium elektrolit untuk bateri natrium-ion dan kalium-ion — dua kimia pasca litium dibangunkan sebagai alternatif kos rendah untuk penyimpanan tenaga pegun. Garam natrium dan kalium anion FSI⁻ mudah larut dalam [EMIM][FSI], dan elektrolit yang terhasil menyokong penyaduran dan pelucutan boleh balik logam ini pada keadaan yang sukar dicapai dalam pelarut karbonat standard atau berasaskan eter. Sifat tidak mudah terbakar elektrolit cecair ionik amat menarik untuk penyimpanan pegun format besar di mana keselamatan kebakaran merupakan kekangan reka bentuk utama.

Kapasitor Super dan Kapasitor Elektrokimia Elektrolit

Kapasitor dua lapisan elektrokimia (EDLC), biasanya dipanggil supercapacitors atau ultracapacitors, menyimpan tenaga dengan menjerap ion pada permukaan elektrod karbon kawasan permukaan tinggi. Ketumpatan tenaga maksimum yang boleh dicapai dalam skala EDLC dengan kuasa dua voltan operasi, yang bermaksud mengembangkan tetingkap voltan secara langsung mendarabkan tenaga yang disimpan per unit jisim. Elektrolit akueus mengehadkan operasi EDLC kepada kira-kira 1 V, manakala elektrolit organik memanjangkan ini kepada kira-kira 2.7 V. [EMIM][FSI], dengan tetingkap elektrokimianya melebihi 4 V dalam sel elektrod karbon, membolehkan peranti EDLC beroperasi pada 3.5 V atau lebih tinggi , hampir menggandakan ketumpatan tenaga yang boleh dicapai berbanding elektrolit organik berasaskan asetonitril.

Kelikatan rendah [EMIM][FSI] adalah kritikal dalam konteks ini kerana ia membolehkan ion menembusi liang sempit karbon teraktif dan bahan elektrod karbon terbitan karbida dengan cekap, walaupun pada suhu sub-ambien. Kumpulan penyelidikan telah menunjukkan sel EDLC berasaskan [EMIM][FSI] dengan nilai tenaga tertentu melebihi 40 Wj/kg pada tahap peranti — penanda aras yang menghampiri julat prestasi rendah bateri asid plumbum sambil mengekalkan ketumpatan kuasa dan kelebihan hayat kitaran ciri storan jenis kapasitor.

Elektrodeposisi Logam dan Semikonduktor

Elektrodeposisi — proses mengurangkan ion logam daripada larutan ke permukaan elektrod untuk membentuk salutan nipis atau salutan — sangat terkekang dalam elektrolit akueus kerana air dielektrolisis di bawah 1.23 V. Banyak logam yang mempunyai kepentingan industri, termasuk aluminium, titanium, silikon, germanium, dan logam refraktori seperti tantalum dan niobpositium yang berpotensi kerana ia tidak boleh dielektrolisis pada semua bahan elektrodepositium dan air. di bawah had evolusi hidrogen. [EMIM][FSI] melarutkan garam prekursor yang sesuai untuk beberapa unsur ini dan menyediakan tingkap elektrokimia yang diperlukan untuk mengurangkannya tanpa tindak balas penguraian elektrolit yang bersaing.

Elektrodeposisi aluminium daripada elektrolit berasaskan [EMIM][FSI] yang mengandungi aluminium klorida (AlCl₃) telah ditunjukkan pada suhu bilik dengan kecekapan arus yang baik dan morfologi filem yang boleh dikawal. Salutan aluminium yang didepositkan menunjukkan janji untuk aplikasi perlindungan kakisan di mana penyaduran kromat berair konvensional atau nikel sedang dihentikan secara berperingkat atas sebab alam sekitar. Filem nipis silikon dan germanium yang didepositkan daripada elektrolit berasaskan [EMIM][FSI] telah diterokai sebagai bahan anod untuk aplikasi bateri, di mana laluan elektrodeposisi menawarkan alternatif kepada kaedah pemendapan vakum suhu tinggi.

Semikonduktor dan Sintesis Struktur Nano

Persekitaran pelarutan unik [EMIM][FSI] juga membolehkan sintesis struktur nano semikonduktor — titik kuantum, wayar nano dan filem nipis — dengan morfologi dan komposisi terkawal. Cecair ionik bertindak serentak sebagai pelarut, agen pengarah struktur, dan medium elektrokimia, membimbing nukleasi dan pertumbuhan bahan termendap melalui struktur antara muka yang teratur pada permukaan elektrod. Separuh kompaun seperti CdTe dan Cu₂ZnSnS₄ (CZTS), yang berkaitan dengan pembuatan sel suria, telah didepositkan daripada elektrolit berasaskan [EMIM][FSI] dengan kawalan komposisi yang tidak mudah dicapai dalam sistem akueus.

Gunakan sebagai Medium Pelarut dan Tindak Balas dalam Sintesis Kimia

Cecair ionik telah dipromosikan sebagai alternatif "hijau" kepada pelarut organik yang meruap dalam sintesis kimia kerana tekanan wapnya yang boleh diabaikan menghilangkan pelepasan pelarut semasa tindak balas. [EMIM][FSI] mengambil bahagian dalam ruang aplikasi ini, terutamanya untuk tindak balas yang mendapat manfaat daripada sifat pelarutan khusus atau di mana kestabilan elektrokimianya membolehkan ia digunakan sebagai pelarut dan elektrolit gabungan untuk elektrosintesis.

Elektrosintesis organik — menggunakan elektrik dan bukannya oksidan kimia atau reduktor untuk memacu transformasi organik — ialah bidang yang semakin berkembang minat industri untuk menghasilkan perantaraan farmaseutikal dan bahan kimia halus. [EMIM][FSI] berfungsi sebagai pelarut dan elektrolit sokongan dalam tindak balas sedemikian, menghapuskan keperluan untuk melarutkan garam berasingan dalam pelarut organik dan memudahkan pengasingan produk hiliran. Kelikatannya yang rendah berbanding dengan cecair ionik lain meningkatkan pengangkutan jisim dalam reaktor elektrokimia, meningkatkan kecekapan arus dan mengurangkan masa tindak balas.

Dalam pengurangan elektrokimia CO₂ — tindak balas yang menarik minat yang ketara untuk menukar karbon dioksida yang ditangkap kepada bahan api atau bahan kimia yang berguna — [EMIM][FSI] telah dikenal pasti sebagai medium yang sangat berkesan. Kation imidazolium mengambil bahagian secara aktif dalam menstabilkan perantaraan anion radikal CO₂, menurunkan potensi berlebihan yang diperlukan untuk pengurangan CO₂ dan meningkatkan selektiviti terhadap karbon monoksida atau produk format berbanding dengan elektrolit akueus.

Aplikasi Pelinciran dan Tribologi

Kestabilan terma, tidak turun naik dan pertalian permukaan boleh tala [EMIM][FSI] menjadikannya bahan tambahan pelincir yang berdaya maju dan pelincir kemas untuk aplikasi tribologi yang menuntut. Tidak seperti pelincir berasaskan petroleum, ia tidak menyejat di bawah keadaan vakum, menjadikannya sesuai untuk digunakan dalam mekanisme ruang, ruang vakum, dan galas instrumen ketepatan di mana gas keluar mesti diminimumkan. Kajian tentang [EMIM][FSI] sebagai pelincir pada sesentuh gelongsor keluli pada keluli telah menunjukkan pengurangan ketara dalam pekali geseran dan isipadu haus berbanding permukaan yang tidak dilincirkan dan merujuk kepada pelincir minyak mineral.

Anion FSI⁻ menyumbang kepada prestasi tribologi dengan membentuk tribofilem pelindung pada permukaan logam di bawah keadaan ricih. Kandungan fluorin anion memainkan peranan yang serupa dengan zarah PTFE (polytetrafluoroethylene) dalam formulasi pelincir konvensional, memberikan kimia permukaan tenaga rendah yang mengurangkan haus pelekat. Untuk aloi aluminium dan logam lembut yang sukar dilindungi dengan kimia aditif sulfur-fosforus (yang boleh menghakis permukaan bukan ferus), [EMIM][FSI] menawarkan alternatif yang serasi dengan kimia.

Ringkasan Bidang Permohonan Utama

Jadual di bawah menyatukan kegunaan utama [EMIM][FSI] bersama sifat khusus yang menjadikannya sesuai untuk setiap domain aplikasi.

Pengendalian, Keselamatan dan Pertimbangan Praktikal

Walaupun [EMIM][FSI] jauh kurang berbahaya daripada pelarut organik yang tidak menentu yang sering digantikannya, ia bukan tanpa keperluan pengendalian. Kompaun adalah higroskopik - ia menyerap air dari udara ambien - dan air terlarut menjejaskan tingkap elektrokimia, kelikatan dan kekonduksiannya. Untuk aplikasi elektrokimia yang memerlukan prestasi pada had tetingkap kestabilan, [EMIM][FSI] hendaklah dikeringkan di bawah vakum pada suhu 60–80°C dengan kacau sehingga kandungan air berada di bawah. 20 ppm seperti yang diukur dengan titrasi Karl Fischer.

• Simpan dalam bekas tertutup di bawah suasana lengai (argon atau nitrogen) untuk meminimumkan penyerapan lembapan dan mengelakkan sebarang tindak balas dengan CO₂ atmosfera yang boleh mengubah komposisi cecair ionik dalam tempoh yang lama.
• Elakkan sentuhan kulit yang berpanjangan — manakala [EMIM][FSI] mempunyai ketoksikan akut yang rendah, cecair ionik sebagai kelas menunjukkan aktiviti biologi pada tahap selular, dan data pendedahan terkumpul masih dikumpul oleh penyelidik kesihatan pekerjaan.
• Kendalikan barangan kaca dan peralatan yang digunakan dengan [EMIM][FSI] dengan berhati-hati — tegangan permukaannya yang rendah bermakna ia membasahi permukaan secara agresif dan boleh menjadi sukar untuk dikeluarkan sepenuhnya daripada permukaan berliang atau kasar tanpa mencuci pelarut yang teliti.
• Pelupusan hendaklah mengikut peraturan tempatan untuk bahan kimia yang mengandungi fluorin — anion FSI⁻ mengandungi kumpulan fluorosulfonil yang menghasilkan produk sampingan yang mengandungi fluorida semasa pembakaran dan tidak boleh dilupuskan dalam aliran sisa akueus standard tanpa rawatan yang sesuai.

Memandangkan penyelidikan terhadap cecair ionik terus matang dan meningkatkan laluan untuk pengeluaran [EMIM][FSI] menjadi lebih kos efektif, jurang antara prestasi makmal dan penggunaan komersial semakin rapat. Gabungan keluasan elektrokimia, kelikatan rendah dan keteguhan terma meletakkannya sebagai salah satu cecair ionik yang paling dibenarkan secara teknikal untuk peralihan daripada penyelidikan akademik kepada amalan industri merentas pelbagai sektor.
